Kirish

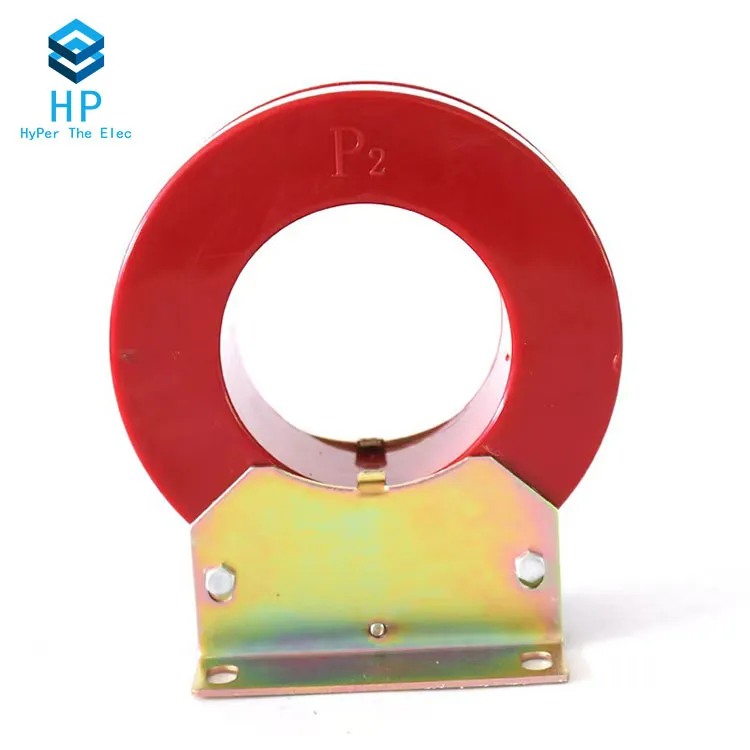

Elektr sanoatida ishlatiladigan buyumlar. Nolinchi ketma-ketlikdagi oqim transformatori bir burilishli yadroli oqim transformatori bo'lib, u odatda quvvatni himoya qilish uskunalarida qo'llaniladi: kichik oqim topraklama liniyasini tanlash moslamasi, mikrokompyuterni sozlash moslamasi va boshqa qo'llab-quvvatlovchi foydalanish. Nolinchi ketma-ketlikdagi oqim transformatori qurilma komponentlarini himoya qilish yoki kuzatishga erishish uchun harakat qilish uchun energiya tizimida nol ketma-ketlikdagi tuproq oqimi hosil bo'lganda, o'rni himoya qurilmasi yoki signal bilan ishlatiladi.
Qo'llash doirasi
Zanjirda elektr toki urishi yoki qochqinning buzilishi sodir bo'lganda, transformatorning ikkilamchi tomoni ulangan ikkilamchi liniyadagi uskunani himoya qilish uchun nol ketma-ketlik oqimini chiqaradi.
Mahsulot xususiyatlari
Nol ketma-ketlikdagi oqim transformatori nol ketma-ketlik oqimini aniqlash uchun ishlatiladi, shuning uchun uni nol ketma-ketlikdagi oqim filtri deb atash mumkin, uning tuzilishi oddiy yadroli oqim transformatoriga o'xshaydi, faqat uning birlamchi o'rashi uch fazali simdir. himoyalangan tizim va ikkilamchi o'rash birlamchi tizimning nol ketma-ketlik oqimiga ta'sir qiladi.
Neytral nuqtada tizim to'g'ridan-to'g'ri tuproqli emas, nol ketma-ketlikdagi oqim transformatori va topraklama rölesi bir fazali topraklama himoyasi qurilmasini tashkil qiladi. Tizimning normal ishlashi vaqtida nol ketma-ketlikdagi oqim transformatorining birlamchi tomonidan o'tadigan uch fazali tokning vektor yig'indisi nolga teng, ya'ni Ia+Ib+Ic=0. Ayni vaqtda nol ketma-ketlikdagi oqim transformatori ishlamaydigan holatda, bir fazali tuproq buzilishi (masalan, A fazasi) sodir bo'lganda, Ia+Ib+Ic=3Ioc, 3Ioc teng bo'ladi. faza B va fazaning tuproq sig'im oqimining vektor yig'indisi va yadroda nol ketma-ketlikdagi magnit oqim paydo bo'ladi, bu ikkilamchi o'rashda elektromotor kuchni keltirib chiqaradi va ikkilamchi oqim uning ishlashi uchun topraklama rölesi orqali o'tadi.
Oddiy qilib aytganda, nol ketma-ketlikdagi oqim transformatori quvvat tizimida nol ketma-ketlikdagi tuproq oqimi hosil bo'lganda, o'rni himoyasi qurilmasi yoki signal qurilmasi bilan ishlatiladi, shuning uchun qurilma komponentlari himoya yoki monitoring funktsiyasini amalga oshirishi mumkin.
